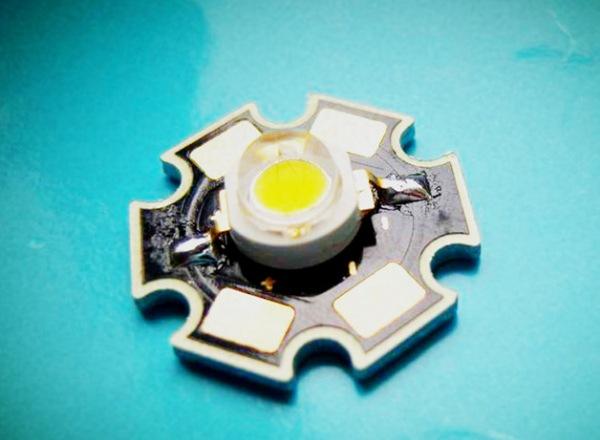

LED封装的具体操作

          1、首先是LED芯片检验

  镜检:材料表面是否有机械损伤及麻点麻坑,LED芯片电极大小及尺寸是否符合工艺要求;电极图案是否完整

  2、扩片机对其扩片

  由于LED芯片在划片后依然排列紧密间距很小,不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张,是LED芯片的间距拉伸到约0.6mm也可以采用手工扩张,但很容易造成芯片掉落浪费等不良问题。

  3、点胶

  在LED支架的相应位置点上银胶或绝缘胶。工艺难点在于点胶量的控制,在胶体高度、点胶位置均有详细的工艺要求。由于银胶和绝缘胶在贮存和使用均有严格的要求,银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。

  4、备胶

  和点胶相反,备胶是用备胶机先把银胶涂在LED背面电极上,然后把背部带银胶的LED安装在LED支架上。备胶的效率远高于点胶,但不是所有产品均适用备胶工艺。

  5、手工刺片

  将扩张后LED芯片安置在刺片台的夹具上,LED支架放在夹具底下,在显微镜下用针将LED芯片一个一个刺到相应的位置上。手工刺片和自动装架相比有一个好处,便于随时更换不同的芯片,适用于需要安装多种芯片的产品。

  6、自动装架

自动装架其实是结合了沾胶和安装芯片两大步骤,先在LED支架上点上银胶,然后用真空吸嘴将LED芯片吸起移动位置,再安置在相应的支架位置上。 自动装架在工艺上主要要熟悉设备操作编程,同时对设备的沾胶及安装精度进行 调整。在吸嘴的选用上尽量选用胶木吸嘴,防止对LED芯片表面的损伤,特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。

  7、烧结

  烧结的目的是使银胶固化,烧结要求对温度进行监控,防止批次性不良。银胶烧结的温度一般控制在150°C,烧结时间2小时。根据实际情况可以调整到170°C,1小时。绝缘胶一般150C,1小时。

  银胶烧结烘箱的必须按工艺要求隔2小时打开更换烧结的产品,中间不得随意打开。烧结烘箱不得再其他用途,防止污染。

 8、压焊

压焊的目的将电极引到LED芯片上,完成产品内外引线的连接工作。LED 的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程,先在LED芯片电极上压上第一点,再将铝丝拉到相应的支架上方,压上第二点后扯断铝丝。 金丝球焊过程则在压第一点前先烧个球,其余过程类似。压焊是LED封装技术 中的关键环节,工艺上主要需要监控的是压焊金丝拱丝形状,焊点形状,拉力。对压焊工艺的深入研究涉及到多方面的问题,如金丝材料、超声功率、压焊压力、劈刀选用、劈刀运动轨迹等等。

  9、点胶封装

LED的封装主要有点胶、灌封、模压三种。基本上工艺控制的难点是气泡、多缺料、黑点。设计上主要是对材料的选型,选用结合良好的环氧和支架。一般 情况下TOP-LED和Side-LED适用点胶封装。手动点胶封装对操作水平要求很高,主要难点是对点胶量的控制,因为环氧在使用过程中会变稠。白光LED的点胶还存在荧光粉沉淀导致出光色差的问题。

10、灌胶封装

Lamp-LED的封装采用灌封的形式。灌封的过程是先在LED成型模腔内注入液态环氧,然后插入压焊好的LED支架,放入烘箱让环氧固化后,将LED从模腔中脱出即成型。

  11、模压封装

  将压焊好的LED支架放入模具中,将上下两副模具用液压机合模并抽真空,将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中,环氧顺着胶道进入各个LED成型槽中并固化。

  12、固化与后固化

  固化是指封装环氧的固化,一般环氧固化条件在135°C,1小时。模压封装一般在150 C,4分钟。

  13、后固化

  后固化是为了让环氧充分固化,同时对LED进行热老化。后固化对于提高环氧与支架的粘接强度非常重要。一般条件为120C,4小时。

  14、切筋和划片

  由于LED在生产中是连在一起的,Lamp封装LED采用切筋切断LED支架 的连筋。SMD-LED则是在一片PCB板上,需要划片机来完成分离工作。

  15、测试

  测试LED的光电参数、检验外形尺寸,同时根据客户要求对LED产品进行分选。

  16、包装

  把成品进行计数包装。其中超高亮LED需要防静电包装。
